Quy trình đo kích thước trên app TDNote
Hướng dẫn công cụ
I. Nguyên tắc đo trên ảnh thường
 |
TDNote cho phép đo kích thước chính xác ngay trên ảnh chụp từ camera thường, thông qua việc tạo lưới tham chiếu dựa trên một hình dạng làm mốc có kích thước đã biết. Ảnh chụp từ camera thường không có dữ liệu không gian Để đo được kích thước, cần tạo lưới tham chiếu từ: Một hình vuông hoặc hình chữ nhật Có kích thước thực tế xác định Hình dạng này được gọi là vật làm mốc. |
1. Chuẩn bị vật làm mốc (Rất quan trọng)
Bạn cần chuẩn bị một vật có hình chữ nhật hoặc hình vuông, ví dụ:
Giấy A4
(210 × 297 mm)
Giấy A3
(297 × 420 mm)
Lưu ý:
Khổ giấy càng lớn → sai số càng thấp
Vật làm mốc phải: Phẳng. Dán cố định lên bề mặt cần đo (tường, sàn…)
2 – Chụp ảnh có vật làm mốc
Dán giấy A4 / A3 lên bề mặt cần đo
Dùng camera thường chụp ảnh sao cho:
Nhìn rõ đủ 4 góc giấy
Không bị che khuất
Hạn chế chụp quá nghiêng
Ảnh này sẽ được dùng để tạo lưới tham chiếu.
II Hướng dẫn đo trên App
Bước 1 – Tạo lưới tham chiếu từ vật làm mốc
 |

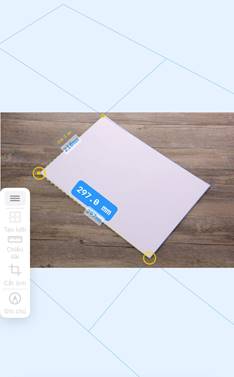

Mở ảnh trong TDNote Chọn Công cụ tạo lưới tham chiếu Lần lượt di chuyển để chọn đúng 4 góc của vật làm mốc (giấy A4 / A3) Lưới này đại diện cho mặt phẳng cần đo |
Bước 2 – Thiết lập kích thước vật làm mốc
Sau khi tạo lưới thành công
Vào Thiết lập lưới tham chiếu
Nhập kích thước thực tế của vật làm mốc:
Ví dụ:
A4: 210 × 297 mm
A3: 297 × 420 mm
TDNote sẽ sử dụng kích thước này để quy đổi tỉ lệ cho toàn bộ lưới.
Trường hợp đặc biệt: Ảnh
đã có lưới tham chiếu sẵn
Nếu ảnh của bạn được chụp từ Camera AR có tham chiếu .Hoặc đã có lưới
tham chiếu hợp lệ thì Bỏ qua bước tạo lưới, có thể đo trực tiếp.
Bước 3 – Hiệu chỉnh lưới (nếu cần)
 |
Để đảm bảo độ chính xác cao nhất:
 Hãy dùng công cụ đo để do một khoảng cách mà bạn biết
chính xác kích thước thực tế để lấy số đó cân chỉnh lại lưới tham chiếuVí dụ: chiều rộng cửa, cạnh bàn…
 Nếu kết quả đo trên ảnh và thực tế khác nhau thì vào lại
thiết lập lưới tham chiếu Nhập:
Kích thước đo được trên ảnh
Kích thước thực tế ngoài đời
TDNote sẽ:
Tự động quy đổi lại tỉ lệ lưới
Hiệu chỉnh toàn bộ hệ đo
|
Sau bước này, lưới tham chiếu đã khớp chính xác với mặt phẳng
thực tế.
Bước 4 – Đo kích thước trên mặt phẳng
Khi lưới đã đúng:
Bạn có thể đo bất kỳ kích thước nào nằm trên mặt phẳng đó
Ví dụ:
Chiều rộng / cao cửa sổ
Khoảng cách giữa các ổ cắm
Kích thước mảng tường
Vị trí thiết bị gắn tường
Chỉ cần chọn 2 điểm bất kỳ trên mặt phẳng có lưới.
III. Lưu ý quan trọng khi đo trên ảnh
Giới hạn đo
TDNote chỉ đo chính xác các điểm nằm trên mặt phẳng đã có lưới tham chiếu
Không đo chính xác:
Vật nằm ngoài mặt phẳng
Vật nhô ra khỏi tường
Các mặt phẳng khác nhau trong cùng ảnh
Độ chính xác
Chọn đúng 4 góc vật làm mốc
Dùng vật làm mốc càng lớn càng tốt
Tránh ảnh bị méo hoặc quá nghiêng
