Áp dụng đường đứt nét cho các layers

Trong SketchUp, bảng điều khiển Layers có các Template dấu gạch ngang để bạn có thể thay đổi các Line vật thể trên một Layers từ liền sang nét đứt. Bất kỳ vật thể nào trên Layers đều kế thừa Template gạch ngang của Layers. Các đường đứt nét xuất hiện trong chế độ xem mô hình ở bất kỳ tỷ lệ màn hình nào.

Với các Template gạch ngang này, bạn có thể xác định ranh giới thuộc tính, xác định các phần tử sẽ bị phá hủy trong mô hình cấu trúc hiện có hoặc tạo lưới hoặc đường tham chiếu (đối với các phần tử như cấu trúc liên kết hoặc đường ống ẩn hoặc dịch vụ).

Dấu gạch ngang cũng giúp bạn theo dõi các quy trình công việc đơn giản và hiệu quả khi bạn sử dụng SketchUp với LayOut và / hoặc chương trình CAD.

Để biết chi tiết về cách hoạt động của các Layers SketchUp, hãy xem Kiểm soát mức độ hiển thị với các Layers.

Theo dấu gạch ngang

Vì bạn chọn các Template gạch ngang trong bảng điều khiển Layers, nên suy nghĩ về cách áp dụng dấu gạch ngang trong Context chung khi làm việc với các Layers:

1.      Khi bạn vẽ mô hình của mình, hãy vẽ trên Layer0 và tạo các nhóm hoặc Components như bình thường.

2.      Sử dụng các Layers để sắp xếp các vật thể theo loại, chẳng hạn như một Layers cho cây và một Layers cho các tòa nhà hoặc một Layers riêng cho mỗi tầng của tòa nhà. (Xem Kiểm soát mức độ hiển thị với các Layers để biết thêm thông tin.)

3.      Khi bạn muốn gán Template gạch ngang cho một Layers, hãy đặt tên cho Layers đó để làm rõ những gì Template gạch ngang truyền đạt. Ví dụ: bạn có thể đặt tên Layers Thuộc tính Ranh giới, Đường phá hủy hoặc Hệ thống sưởi dưới sàn.

4.      Trong cột Dashes của bảng điều khiển Layers, chọn Template dấu gạch ngang bạn muốn áp dụng cho Layers. Chọn từ một số Style với dấu gạch ngang, dấu chấm hoặc một số kết hợp.

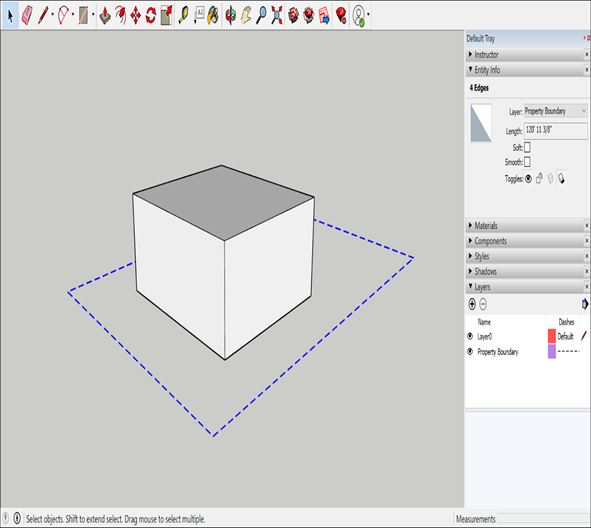

5.      Di chuyển vật thể sẽ có các đường đứt nét đến Layers bạn đã tạo. Để di chuyển vật thể sang một Layers, chọn vật thể bạn muốn di chuyển và sử dụng menu thả xuống Layers trong bảng Entity Info để di chuyển vật thể đã chọn sang Layers mong muốn.

6.      (Tùy chọn) Chuyển đổi khả năng hiển thị theo Layers để ẩn vật thể hoặc điều chỉnh xem tất cả các Line là rắn hoặc nét đứt trên toàn cầu cho mô hình trong bảng Styles.

��

Chọn một Template gạch ngang trong bảng điều khiển Layers

Để chọn Template gạch ngang cho một Layers, hãy làm theo các bước sau:

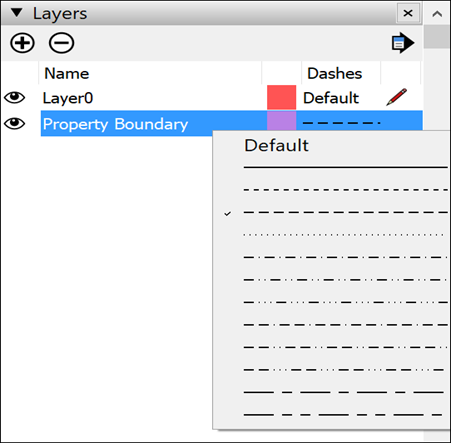

1.      Trong bảng điều khiển Layers, bấm cột Default in the Dashes cho Layers mà bạn muốn thêm các đường đứt nét.

2.      Chọn Style đường đứt nét từ menu xuất hiện. Bất kỳ vật thể trên Layers bây giờ có đường đứt nét.

Mẹo: Nếu bạn không thấy các đường đứt nét, hãy chọn vật thể cần được gạch ngang và sử dụng bảng Entity Info để kiểm tra xem vật thể có ở đúng Layers không. Nếu điều đó không hoạt động, hãy mở tab Edit của bảng Styles, chọn biểu tượng Edge Settings và đảm bảo hộp chọn Dashes được chọn.

Với các tùy chọn Style cạnh Profiles và Depth Cue, các cạnh xuất hiện dày hơn hoặc mỏng hơn để tạo hiệu ứng nhất định. Những độ dày khác nhau này áp dụng cho các đường đứt nét giống như cách chúng áp dụng cho các đường liền nét.

Kiểm soát dấu gạch ngang của các Components và nhóm

Lưu ý rằng các Components và nhóm kế thừa Style dấu gạch ngang của Layers của chúng với một ngoại lệ: các cạnh được gán cho một Layers có Style đường đứt nét trong Components không kế thừa Style đường của Components.

Mẹo: Bạn có thể quen với cách các Components kế thừa các đường đứt nét nếu bạn quen với cách các Components kế thừa vật liệu. Bạn có thể áp dụng một vật liệu cho một thực thể trong một Components và sau đó áp dụng một vật liệu khác cho Components đó.

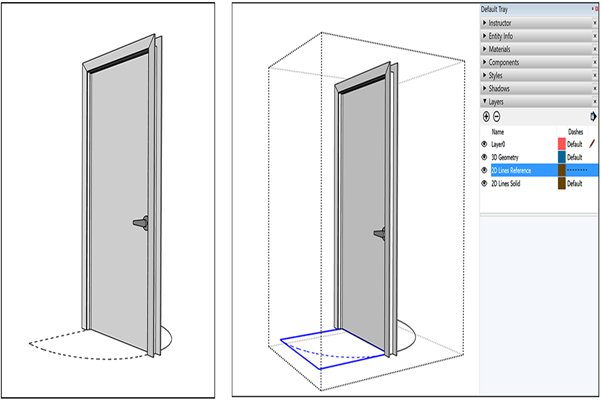

Với hành vi này, một Components có thể chứa vật thể 3D và biểu diễn 2D theo khuôn Template trên các Layers khác nhau. Hình dưới đây của một cánh cửa là một ví dụ. Template gạch ngang minh họa cách cửa xoay trong Components cửa và các đường của cửa 3D và mô hình xoay 2D là khác nhau.

Chuyển đổi khả năng hiển thị Template gạch ngang

Các Layers được thiết kế để kiểm soát khả năng hiển thị của vật thể trên một Layers. Khi bạn chuyển đổi mức độ hiển thị của một Layers, bạn chuyển đổi mức độ hiển thị của các cạnh và dấu gạch ngang của chúng trên Layers đó. Để chuyển đổi mức độ hiển thị của Layers, hãy xóa hộp kiểm Hiển thị cho Layers trong bảng điều khiển Layers.

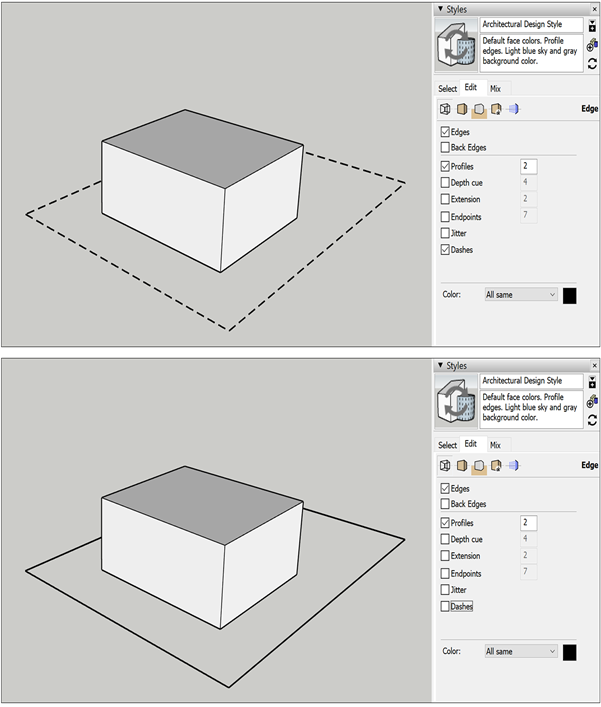

Trên toàn cầu, bạn có thể kiểm soát mức độ hiển thị của chỉ các dấu gạch ngang thông qua bảng Styles. Để hiển thị dấu gạch ngang, hiển thị Edge Settings trên tab Edit và chọn hộp chọn Dashes. Khi bạn xóa hộp chọn Dashes, các Line sẽ hiển thị nhưng dấu gạch ngang thì không

.

Làm việc với dấu gạch ngang được nhập từ tệp CAD

Tất cả các Style đường CAD (tương đương đế và số liệu) có thể được nhập. Khi bạn nhập tệp CAD (.dwg hoặc .dxf) vào SketchUp, các Layers từ tệp CAD sẽ xuất hiện trong SketchUp và giữ lại một xấp xỉ gần đúng với các đường đứt nét ban đầu.

Lưu ý: Khi SketchUp không cung cấp Template dấu gạch ngang phù hợp chính xác cho Style đường CAD, SketchUp sử dụng kết quả khớp gần nhất. Nếu SketchUp không cung cấp kết hợp gần đúng cho Style đường CAD, thì đường thẳng xuất hiện với Template dấu gạch ngang chắc chắn.

Bạn có thể thay đổi dấu gạch ngang trong SketchUp trên bảng điều khiển Layers bằng cách chọn một Template dấu gạch ngang khác cho Layers.
